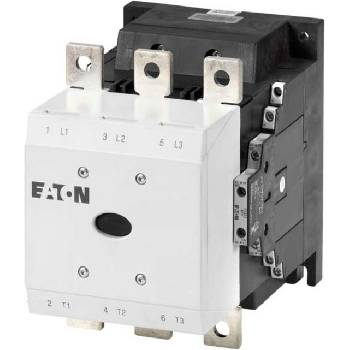

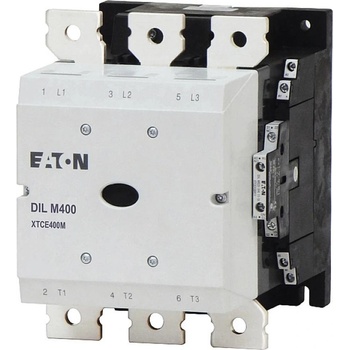

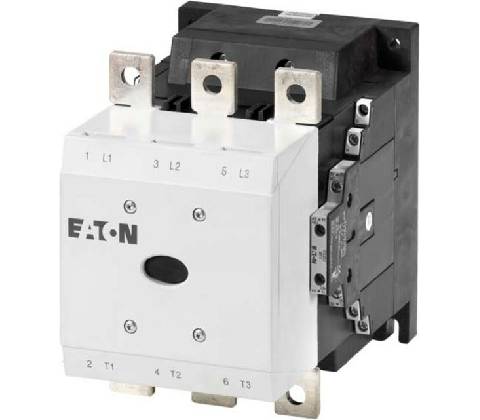

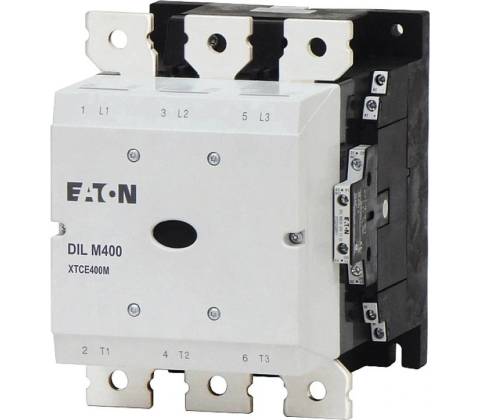

Eaton DILM400/22

Eaton Stýkač w.Br. DILM400/22(RA250)Výrobca:EatonOznačenie:Stýkač w.Br. 2S2Ö 200kW/400V/AC3Typ:DILM400/22(RA250)Menovité ovládacie napätie Us pri AC 50 Hz: 110..250 VMenovité ovládacie napätie Us pri AC 60 Hz: 110... 250 VMenovité riadiace napájacie napätie Us pri DC:110...250 VTyp napätia pre ovládanie:AC/DCPočet kontaktov NO ako hlavných kontaktov:3Typ pripojenia hlavného obvodu:koľajnicové pripojeniePrevádzkové napätie pri AC 50 Hz:110...250 VPrevádzkové napätie pri AC 60 Hz:110... 250 VMenovitý prevádzkový prúd Ie pri AC-1, 400 V:612 AMenovitý prevádzkový prúd Ie pri AC-3, 400 V:400 AMenovitý prevádzkový výkon pri AC-3, 400 V:200 kWMenovitý prevádzkový prúd Ie pri AC-4, 400 V:296 AMenovitý prevádzkový výkon pri AC-4, 400 V: počet pomocných kontaktov ako rozpínacích: 2Počet pomocných kontaktov ako rozpínacích: 2Vhodné pre sériovú inštaláciu: nieŠírka: 160 mmVýška: 209 mmHĺbka: 216 mm Stýkač Eaton w. Br. Br. DILM400/22(RA250): viac informácií Stýkač, Použitie: Stýkač pre motory, komfortné zariadenia väčšie ako 170 A, Kategória použitia: AC-1: neinduktívna alebo slabo induktívna záťaž, odporové pece, AC-3: motory s klietkou: AC-4: motory s klietkou: Menovitý prevádzkový prúd AC-3 380 V 400 V: Ie= 400 A, Menovitý prevádzkový prúd AC-1 konvenčný tepelný prúd, 3-pólový, 50 - 60 Hz otvorený pri 40 °C: Ith = Ie= 612 A, zapuzdrený: Ith= 450 A, menovitý prevádzkový prúd AC-1 konvenčný tepelný prúd 1-pólový otvorený: Ith= 1250 A, zapuzdrený: AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW, max. Menovitý prevádzkový výkon trojfázových motorov 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW, možno kombinovať s pomocným spínačom: DILM820-XHI , konfigurácia kontaktov S = NO kontakt: 2 S, konfigurácia kontaktov NC = NC kontakt: 2 NC, Pozn: Integrovaný ochranný obvod v riadiacej elektronike, 660 V, 690 V alebo 1000 V: nereverzovať priamo, typ prúdu AC/DC: striedavé a jednosmerné ovládanie Dodávané: DILM400/22(RA250), balenie: 1 ks, EAN: 4015082082093 Stýkač DILM400/22 RA250 2SÖ 200kW/400V/AC3 (208209)
