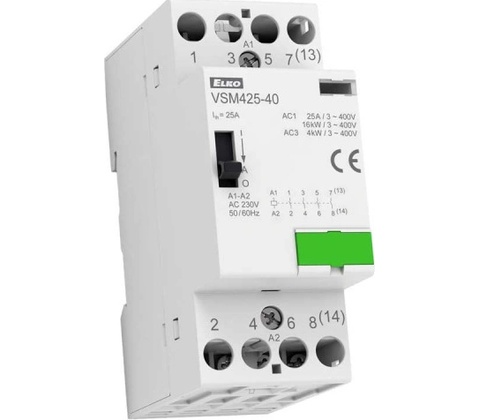

Sú špeciálnou verziou inštalačných stykačov poskytujúce nielen základné funkcie, ale tiež manuálnu obsluhu.
Slúži na spínanie akumulačných spotrebičov pre vykurovanie a ohrev teplej úžitkovej vody.
Popis jednotlivých pozícií manuálneho ovládania: - AUTO: bežná funkcia stýkača ako inštalačného stýkača bez manuálneho ovládania - 1: posunutím prepínača z AUTO na pozíciu 1 sú spínacie kontakty zopnuté a rozpínacie kontakty sú rozopnuté toto trvá do nasledujúceho impulzu na cievku stýkača - 0: kontakty sú neustále odpojené (spínací kontakt) alebo sú neustále zapnuté (rozpínací kontakt) bez ohľadu na napätie
Krytie kontaktov IP20, možnosť zvýšenia na IP40 za pomoci krytiek.
Optický ukazovateľ stavu zapnuté - vypnuté.
Spínaný výkon AC-1 pre 230V: 9kW, 3 fáze.
Kontakt 2x spínací a 2x rozpínací.
Ovládacie napätie cievky 24V AC.
Možné zapojiť prídavné kontakty VSK-11 a VSK-20.
Ak je niekoľko stýkačov montovaných tesne vedľa seba, je potrebné použiť inštalačnú rozperku medzi kazdý druhý stýkač.
V prevedení 2-MODUL, upevnenie na DIN lištu.
Technické parametre:
Menovité izolačné napätie (Ui ): 440 V
Menovitý tepelný prúd lth (v AC): 25 A
Ovládacie napätie cievky: AC 12 V, 24 V, 42 V, 230 V
Trvalý príkon cievky +/- 10 %: 5.5 VA/1.6 W
Pracovná teplota: -5 ... +55 °C
Rozmery: 35 x 85 x 60 mm
