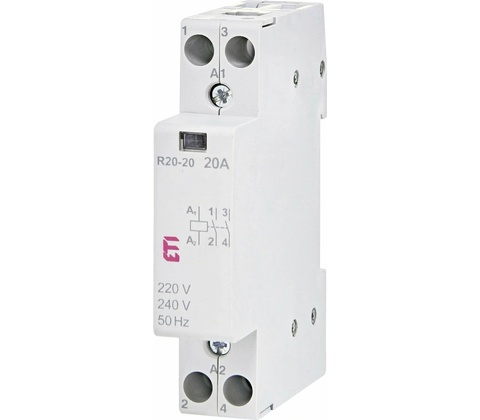

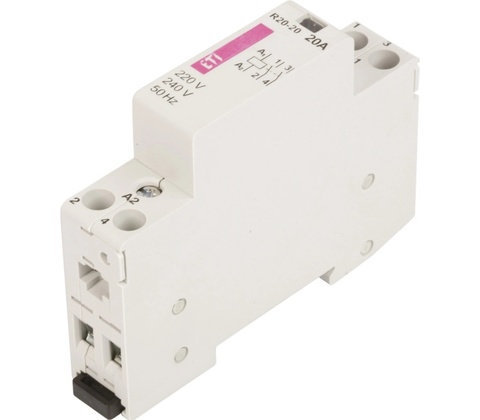

ETI R 20-20 230V

Expertný verdikt: Stýkač ETI R 20-20 je osvedčená klasika pre domové rozvody. S šírkou len 1 modul (18 mm) ušetrí miesto v rozvádzači a spoľahlivo zopne záťaže do 20 A (napr. menší bojler alebo svetelný okruh).

Vlastnosti Použitie Rýchly výber Tabuľka FAQ Kľúčové vlastnosti

• ✔ Kompaktné rozmery: Šírka len 18 mm (1 modul).
• ✔ Ovládacia cievka 230 V AC: Bežné ovládanie sieťovým napätím.
• ✔ 2x spínací kontakt (NO): Vhodné pre spínanie fázy a neutrálu (L+N).
• ✔ Indikácia stavu: Mechanický terčík ukazuje zopnutie kontaktov.

Použitie v praxi

• Spínanie bojlerov na nočný prúd (HDO).
• Ovládanie elektrických konvektorov a podlahového kúrenia.
• Centrálne spínanie osvetlenia.
• Viac o správnom výbere sa dočítate v článku ako správne vybrať stýkač a čítať označenia.

★ Rýchly výber / Na čo si dať pozor

• Tento model (séria R) má štandardnú AC cievku. Môže vydávať jemný sieťový brum. Ak vyžadujete absolútne ticho (napr. do rozvádzača v predsieni bytu), zvoľte sériu RD (napr. RD 20-20).
• Kontakty sú 2x NO (spínacie). Ak potrebujete rozpínacie (NC), hľadajte model R 20-02 alebo R 20-11.
• Cievka je na 230 V. Nepripájajte na 24 V.

Najčastejšie chyby pri výbere

• ✘ Použitie AC stýkača v tichej zóne (spálňa, obývačka) – časom môže začať vrčať.
• ✘ Očakávanie, že 20 A platí pre motory. Pre motory je výkon výrazne nižší (cca 1,1 kW).

Ako overiť kompatibilitu pred objednávkou

• Overte ovládacie napätie (HDO alebo termostat) – musí byť 230 V AC.
• Uistite sa, že vám stačia 2 spínacie kontakty (napr. pre 1-fázový bojler).
• Skontrolujte voľné miesto na DIN lište (18 mm). Kedy je to správna voľba
• ✔ Pre technické miestnosti, garáže a pivnice (kde nevadí jemný zvuk).
• ✔ Ak hľadáte ekonomické a funkčné riešenie.

Kedy radšej zvoliť iné riešenie: - ✘ Pre Smart Home a tiché inštalácie odporúčame sériu RD s AC/DC cievkou.

Výhody v praxi

• ✔ Robustnosť: Jednoduchá konštrukcia s dlhou mechanickou životnosťou.
• ✔ Cena/Výkon: Výborný pomer pre bežné aplikácie.

Technické parametre Typ Modulárny stýkač Model ETI R 20-20 230V Počet kontaktov 2x NO (spínacie) Menovitý prúd (AC-1) 20 A Ovládacie napätie cievky 230 V AC Montážna šírka 1 modul (18 mm) Krytie IP20 Normy STN EN 60947-4-1, STN EN 61095 Kód výrobcu 002461210 Kompatibilita a montáž

• Montáž na DIN lištu TH35.
• Možnosť plombovania krytiek svoriek (s príslušenstvom).
• Pripojenie vodičov do prierezu 4 mm² (silové) a 2,5 mm² (cievka).

Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Aký je rozdiel medzi R 20-20 a RD 20-20? Model R (tento produkt) má štandardnú AC cievku. Model RD má cievku s usmerňovačom, ktorá je tichšia (nevrčí), nehreje sa toľko a má integrovanú prepäťovú ochranu. Ako zapojiť cievku? Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) – zvyčajne cez ovládací prvok – a na svorku A2 sa pripojí neutrálny vodič (N). Môžem ho použiť na spínanie LED osvetlenia? Áno, ale len pre menšie výkony. Nábehové prúdy LED zdrojov môžu pri častom spínaní kontakty "zlepiť". Pre väčšie LED záťaže odporúčame stýkače s kontaktmi odolnými voči nárazovému prúdu (AgSnO2). Čo znamená označenie 20-20? Prvé číslo 20 udáva menovitý prúd 20 A. Druhé číslo 20 udáva konfiguráciu kontaktov: 2 spínacie (NO) a 0 rozpínacích (NC). Je možné ho ovládať ručne? Nie, tento model nemá manuálnu páčku. Pre ručné ovládanie hľadajte verzie s označením "M" alebo "Manual". Aký istič zvoliť pred stýkač? Maximálny menovitý prúd ističa nesmie prekročiť 20 A (hodnota stýkača). V praxi sa často používa 16 A alebo 10 A istič podľa prierezu vedenia. Vydrží stýkač trvalé zopnutie? Áno, je konštruovaný na trvalú prevádzku (kategória AC-1). Počítajte však s tým, že pri trvalom zopnutí bude cievka teplá, čo je normálny jav. ↑ Naspäť na začiatok
