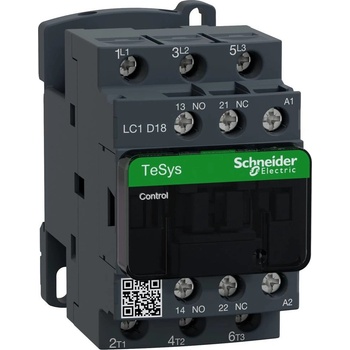

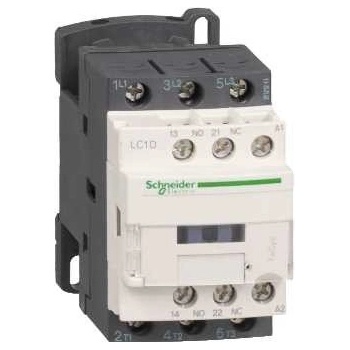

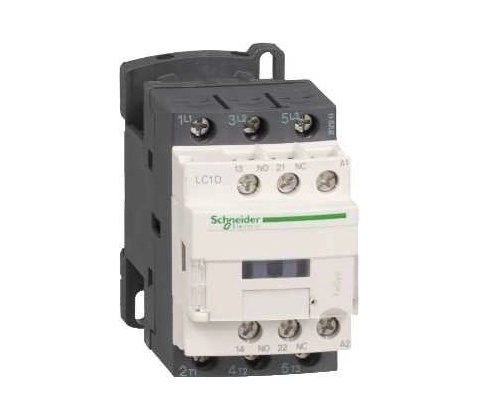

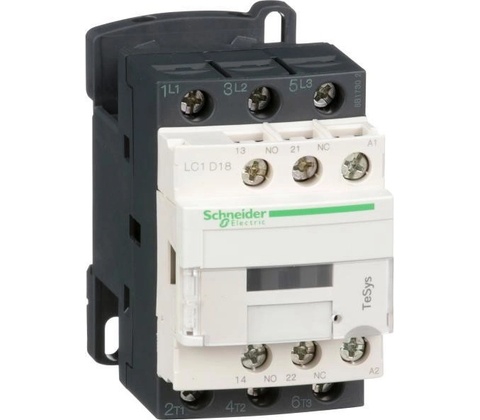

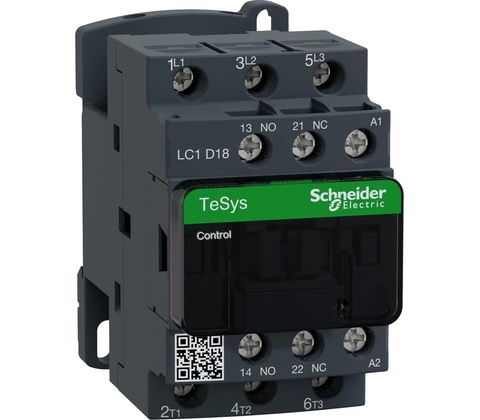

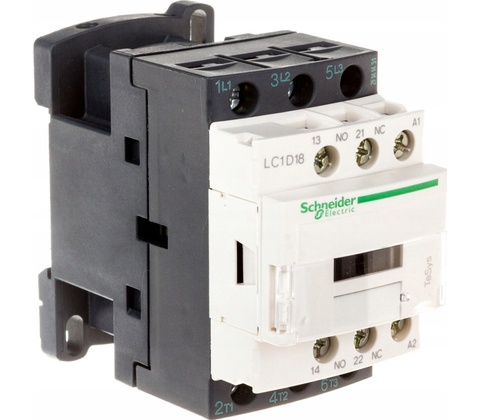

Schneider Electric LC1D18E7 je trojpólový stýkač zo série TeSys D s menovitým prúdom 18 A (AC-3) a napätím cievky 48 V AC (50/60 Hz). Ide o jeden z najpredávanejších priemyselných stýkačov na svete – séria TeSys D je overená v tisíckach aplikácií a vyznačuje sa dlhou elektrickou aj mechanickou životnosťou. Stýkač má v základe zabudované pomocné kontakty 1NO+1NC, takže nevyžaduje žiadne dodatočné príslušenstvo pre bežné riadiace obvody.

Technické parametre

• Výrobca: Schneider Electric
• Séria: TeSys D
• Katalógové číslo: LC1D18E7
• Počet pólov (hlavné kontakty): 3 póly (3× NO)
• Menovitý prúd: 18 A (AC-3, do 440 V) / 32 A (AC-1)
• Maximálne napätie hlavných kontaktov: ? 440 V AC
• Napätie cievky: 48 V AC, 50/60 Hz (suffix E7)
• Zabudované pomocné kontakty: 1 NO + 1 NC
• Montáž: na DIN lištu 35 mm alebo skrutkami na panel
• Šírka rámu: 45 mm (kompaktné prevedenie)
• Svorky: skrutkové (IP20, finger-safe)
• Hmotnosť: cca 378 g
• Certifikácie: IEC, CE, UL, CSA

Použitie

LC1D18E7 sa používa predovšetkým na spínanie a ovládanie trojfázových elektromotárov – typicky čerpadlá, kompresory, ventilátory, dopravníky a iné priemyselné pohony. Vďaka zabudovaným pomocným kontaktom 1NO+1NC je priamo použiteľný v riadiacich obvodoch bez potreby externého pomocného stýkača. Stýkač je možné doplniť o predné alebo bočné bloky pomocných kontaktov (LADN/LAD8N) pre rozšírenie signalizácie, prípadne priamo namontovať tepelné preťažové relé rady LRD a vytvoriť tak kompletný motorový spúšťač. Napätie cievky 48 V AC je bežné v priemyselných riadiacich obvodoch, kde sa vyžaduje nižšie bezpečné napätie oproti štandardným 230 V. Stýkač je vhodný pre rozvádzače, automatizačné panely aj OEM zariadenia.

Najčastejšie otázky

Aký je rozdiel medzi LC1D18B7 a LC1D18E7?

Oba stýkače sú identické – rovnaký rám, rovnaké hlavné kontakty 18 A AC-3, rovnaké pomocné kontakty 1NO+1NC. Líšia sa iba napätím cievky: B7 = 24 V AC, E7 = 48 V AC. Pri objednávke je dôležité zvoliť variant zodpovedajúci napätiu vášho riadiaceho obvodu.

Možno k tomuto stýkaču pridať ďalšie pomocné kontakty?

Áno. Séria TeSys D umožňuje rozšírenie o predné bloky pomocných kontaktov LADN (napr. LADN11, LADN20, LADN22) alebo bočné bloky LAD8N. Tieto sa jednoducho nasadia bez náradia priamo na telo stýkača.

Aké preťažové relé je kompatibilné s LC1D18E7?

Stýkač LC1D18E7 je priamo kompatibilný s tepelnými preťažovými relé rady Schneider LRD (LRD01 až LRD35, rozsah 0,1 – 38 A). Relé sa nasadí priamo na spodnú časť stýkača bez potreby prepojovacích vodičov a spolu tvoria kompletný motorový spúšťač.

Je cievka vymeniteľná bez demontáže stýkača z rozvádzača?

Áno. Cievkový modul TeSys D je vymeniteľný v teréne bez demontáže stýkača z DIN lišty. Stačí uvoľniť aretačný výstupok, vymeniť cievku a zacvaknúť späť. Náhradná cievka pre E7 (48 V AC) je LXD1E7.
