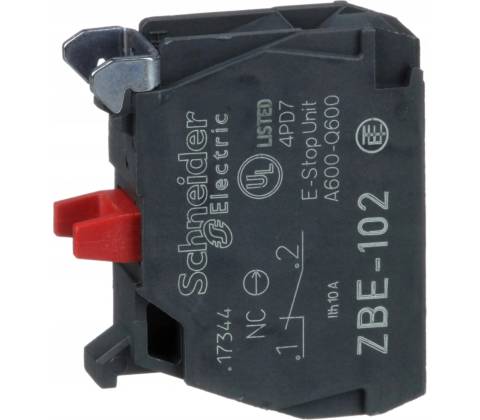

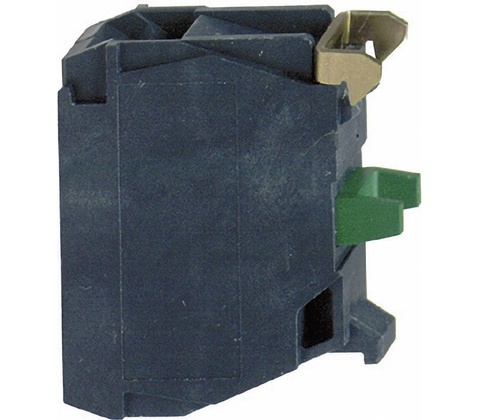

Schneider Electric ZBE102

Schneider Electric, Harmony XB4 Jeden blok kontaktov 1NC Ø22 | ZBE102

Technické údaje:

• Kód produktu: ZBE102
• Sortiment produktov: Harmony XB4, Harmony XB5
• Typ výrobku: Jednotlivý blok kontaktov
• Typ a usporiadanie kontaktov: 1 NC
• Pôsobenie kontaktov: Pomalá prevádzka
• Nominálny tepelný prúd [Ith]: 10 A
• Nominálne izolačné napätie [Ui]: 600 V (stupeň znečistenia 3)
• Nominálne nárazové napätie [Uimp]: 6 kV
• Mechanická trvanlivosť: 10 000 000 cyklov
• Prípojky: Skrutkové svorky
• Uťahovací moment: 0,8...1,2 N.m
• Materiál kontaktov: Zliatina striebra (Ag/Ni)
• Stupeň ochrany: IP20
• Teplota prevádzky: -40°C až 70°C
• Hmotnosť výrobku: 0,011 kg

Rozmery:

• Výška: 46,5 mm (s upevňovacím prírubom ZB4BZ009)
• Šírka: 30,0 mm
• Hĺbka: 36,5 mm (s upevňovacím prírubom ZB4BZ009)

Harmony XB4, jednotlivý spínací blok, 1NC, Ø22 – presnosť a bezpečnosť v riadeníJednotlivý spínací prvok s pomalou akciou a skrutkovými svorkami

Spínací blok ZBE102 je základným komponentom riadiacich a signalizačných systémov z radu Harmony XB4 a XB5 od spoločnosti Schneider Electric. Ide o samostatný modul vybavený jedným rozpínacím kontaktom (1 NC) s tzv. pomalou akciou. Zariadenie je navrhnuté na prednú montáž, priamo pod hlavy tlačidlových alebo prepínacích ovládačov so štandardným montážnym priemerom 22 mm.

Vďaka použitiu kontaktov zo zliatiny striebra (Ag/Ni) poskytuje blok vynikajúcu vodivosť a spoľahlivosť spínania aj pri častom používaní. Pevné skrutkové svorky umožňujú bezpečné pripojenie vodičov a ich konštrukcia zaručuje vysokú odolnosť voči vibráciám a nárazom, čo je kľúčové v priemyselných prostrediach. Kompaktná konštrukcia a nízka hmotnosť (len 11 g) umožňujú vytvárať husté konfigurácie spínačov na jednom montážnom golieri.

Bezpečnosť prevádzky potvrdzuje funkcia núteného otvorenia (podľa IEC 60947-5-1), ktorá zaručuje vynútené prerušenie obvodu v prípade aktivácie tlačidla. Produkt sa vyznačuje pôsobivou mechanickou životnosťou na úrovni 10 miliónov cyklov a schopnosťou pracovať v extrémnych teplotách od -40°C do 70°C. Blok ZBE102 spĺňa mnohé medzinárodné normy a má námorné certifikáty, čo z neho robí riešenie s globálnym dosahom. ✅ Nútené otváranie kontaktov

Použitie mechanizmu núteného otvorenia (NC) podľa normy IEC 60947-5-1, dodatok K, zaisťuje najvyššiu úroveň bezpečnosti v obvodoch zastavenia a blokovania. ✅ Výnimočná odolnosť voči vibráciám

Skrutkové svorky typu "shake-proof" zaručujú stabilitu elektrického spojenia aj v strojoch generujúcich silné vibrácie, čím predchádzajú náhodným prerušeniam prevádzky. ✅ Vysoká mechanická životnosť

Tento spínací blok, navrhnutý na 10 000 000 prevádzkových cyklov, je dlhodobým riešením, ktoré minimalizuje servisné náklady a prestoje strojov. ✅ Extrémny teplotný rozsah

Možnosť prevádzky pri teplotách od -40°C do 70°C umožňuje použitie modulu v chladiarenských zariadeniach, vykurovacích komorách a v externých aplikáciách. ✅ Rýchla a jednoduchá montáž

Modulárna konštrukcia Harmony XB4 umožňuje bleskové zacvaknutie blokov na montážny golier, čo výrazne skracuje čas prefabrikácie ovládacích panelov.

Kde použiť spínací blok ZBE102?

Tento univerzálny spínací modul je nevyhnutným prvkom v mnohých priemyselných odvetviach:

• Ovládacie panely – ako výkonný prvok riadiacich tlačidiel a prepínačov.
• Bezpečnostné systémy – vďaka funkcii núteného otvorenia je ideálny pre tlačidlá núdzového zastavenia (E-Stop).
• Automatizácia strojov – na prenos signálov o stave prevádzky zariadení do PLC regulátorov.
• Ťažký a námorný priemysel – vďaka certifikátom DNV, GL a odolnosti voči náročným environmentálnym podmienkam.
• Nízkonapäťové rozvodnice – na signalizáciu a lokálne riadenie modulárnej elektroinštalácie.

Najčastejšie otázky:

Pasuje tento blok k kovovým (XB4) a plastovým (XB5) tlačidlám? ✅ Áno, moduly ZBE sú kompatibilné s oboma radmi tlačidlových ovládačov Schneider Electric.

Čo znamená funkcia "núteného otvorenia"? ✅ Je to mechanické vynútenie rozpojenia NC kontaktov pri aktivácii tlačidla, čo je vyžadované v bezpečnostných obvodoch.

S akým momentom treba dotiahnuť skrutky svoriek? ✅ Odporúčaný uťahovací moment je od 0,8 do 1,2 N.m.

Je možné spojiť viacero takýchto blokov dohromady? ✅ Áno, konštrukcia umožňuje montáž viacerých blokov vedľa seba a nad sebou na jednom montážnom golieri.

Z akého materiálu sú kontakty? ✅ Kontakty sú vyrobené z vysoko kvalitnej zliatiny striebra a niklu (Ag/Ni).

Vyberte si spoľahlivosť radu Harmony XB4 a zabezpečte presné riadenie vašich systémov.
