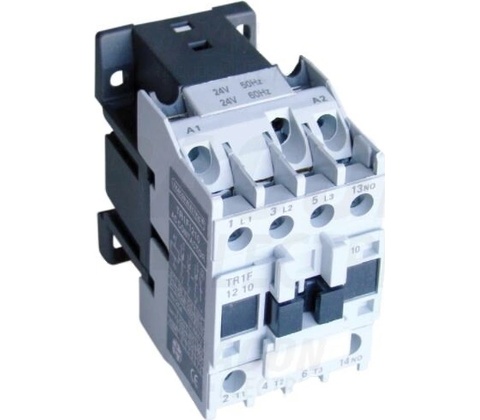

Tracon TR1F8011V7

Sú určené na diaľkové spínanie a vypínanie nízkonapäťových elektrických zariadení v rozsahu prúdu 9-95 A/AC-3. Pomocné kontakty umožňujú realizáciu rôznych automatizačných, riadiacich, signalizačných, aretačných a logických funkcií.

Všeobecné technické parametre  Prípustný interval ovládacieho  napätia:  0,85-1,1 U n   Prevádzková teplota:  -25 °C ... +50 °C  Poloha montáže:  na zvislú rovinu, max. odklon ±30˚  Spôsob montáže:  na montážnu lištu s rozmermi 35/7,5 mm podľa   STN EN 50022

Ovládacie napätie Un

Kontakty

Označenie svoriek

Obj. číslo 80A/AC-3 400 V~   3×hlavné 1×spínací 1×rozpínací

TR1F8011V7    Menovité izolačné napätie U i (V) 660 V  Menovité prevádzkové napätie U e (V) 660 V, 50 Hz  Menovitý prevádzkový prúd I e (A)  AC-1 125  AC-3 80  AC4 37  Max. spínaný  výkon motora P e (kW)  220/230 V AC-3 22  380/400 V AC-3 37  380/400 V AC-4 10  415 V AC-3 45  500 V AC-3 55 660/690 V AC-3 45 1000 V AC-3 45  Predradená poistka    menovitý prúd (A) 80  vypínacia charakteristika aM  Max. spínacia hustota (spín./hod., AC-3) 3600  Mechanická trvanlivosť (spín. cyklov, I e, AC-3, 380/400 V) 3x10 6  Elektrická trvanlivosť (spín. cyklov, I e, AC-3, 380/400 V) 1x10 6  Prierez pripojiteľných vodičov (silové) (mm 2) 50  Stupeň krytia svoriek (hlavné/pomocné)

IP 20  Príkon (záberový/prídržný) (VA) 200/20  Prierez pripojiteľných vodičov (cievka, pom. kontakty) (mm 2) 1..4

Rozmery a upevňovacie otvory

Na montážnu dosku

Na montážnu lištu  TR1...

D/F80  m (mm) 125  k (mm) 123    TR1...

D/F80  b (mm) 85  m (35× 7,5) 127
